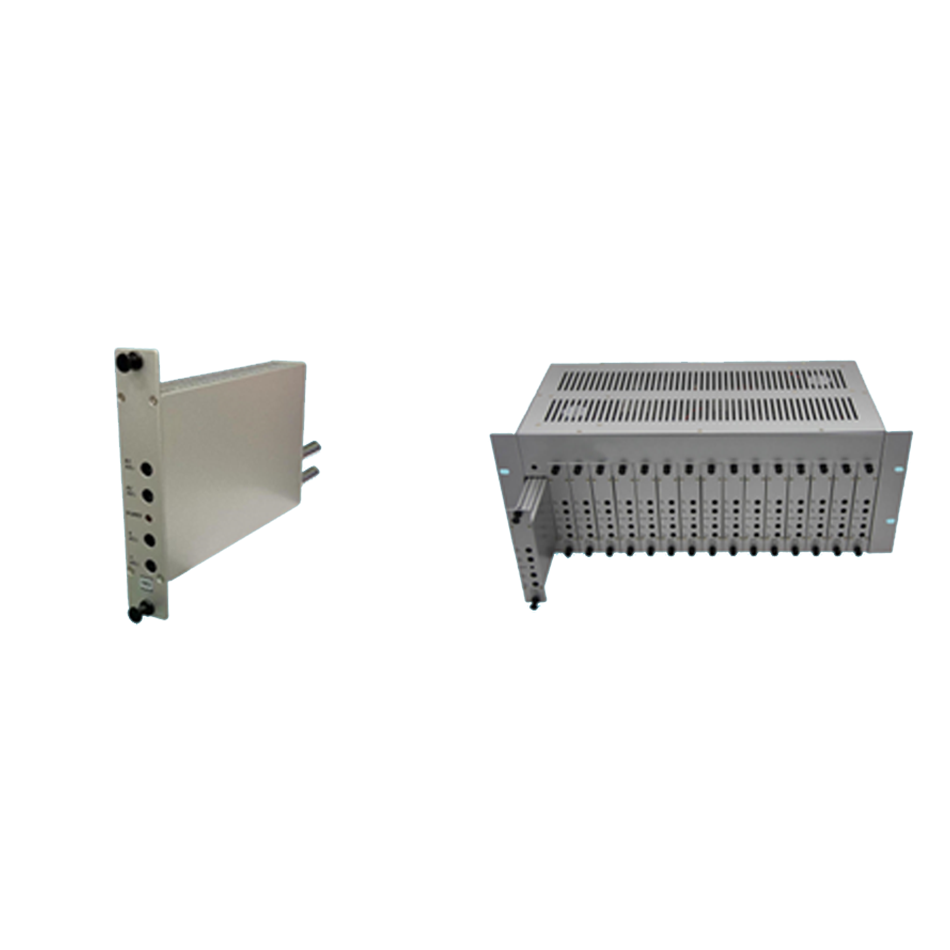

16合1 MAV-500MN & 12合1 MAV-500A
固定式調變器(16合1) & 全頻可調式調變器(12合1 )
MAV-500MN & MAV-500A皆是專業型、高品質、可鄰頻的Mini型調變器；其具有以下的特點：
1、採用SAW Filtered中頻調變設計，鄰頻不干擾。
2、聲音和射頻振盪均採用PLL技術，頻率穩定度和準確度高。
3、產品電路設計採用SMD專業黏著技術處理。
4、產品具有高可靠性和高溫度穩定性等特點，適用於專業機房、大樓 …等系統。
5、必需搭配4U機櫃型16合一機框(SP-16M)使用，而此機框內含有電源模組、16路分配器、分配損失放大器、輸出測試點、輸出調整旋鈕等功能；使其調變器輸出完全沒有損失。
6、工程施工只須要把每路AV訊號各別插到16合一機框(SP-16M)上，做訊號調整後
可直接一條線輸出可讓施工人員安裝更容易。
SHARE :
| 固定式調變器(16 合 1) | 全頻可調式調變器(12 合 1) | |
| RF OUTPUT SECTION ( 射 頻 輸 出 ) | ||
| Output Frequency (頻率範圍) | 54~860MHz/固定頻道CH02~136 | 54~860MHz/全頻可調CH02~136 |
| Output Level (混合後輸出強度) | 110dBuV | 105dBuV |
| Output Impedance(輸出抗阻) | 75Ω | 75Ω |
| Output Level Adjustment(可調出力範圍) | 20 dB Continuously Adj | 20 dB Continuously Adj |
| Spurious Output (帶外輸出抑制) | -60dBc typical (@ A/V -18dB) | -60dBc typical (@ A/V -18dB) |
| C/N 比 | ≥60dB | ≥60dB |
| Frequency Stability (頻率穩定度) | ±5 KHz | ±5 KHz |
| VIDEO SECTION ( 影 像 輸 入 ) | ||
| Input Level (輸入位準) | 0.7 Vp-p to 1.5 Vp-p | 0.7 Vp-p to 1.5 Vp-p |
| Frequency Respons(頻率響應平坦度) | ±1dB / 4MHz | ±1dB / 4MHz |
| Input Impedance (輸入阻抗) | 75Ω | 75Ω |
| Modulation Depth (調變深度) | 87.5﹪±2 | 87.5﹪±2 |
| Differential Gain (差動增益) | ±5∘@ 87.5% modulation | ±5∘@ 87.5% modulation |
| Differential Phase (差動相位) | ≦5%@ 87.5% modulation | ≦5%@ 87.5% modulation |
| AUDIO SECTION ( 聲 音 輸 入 ) | ||
| Input Level (輸入位準) | 1.0 Vp-p(25KHz Dev.) | 1.0 Vp-p(25KHz Dev.) |
| Input Impedance (輸入阻抗) | ≥10KΩ不平衡 | ≥10KΩ不平衡 |
| Distortion (失真比) | ＜1﹪ | ＜1﹪ |
| GENERAL SECTION ( 一 般 規 格 ) | ||
| Input Voltage (輸入電壓) | AC110~220V | AC110~220V |
| Operation Temperature (工作溫度) | -10 ~ +60 ℃ | -10 ~ +60 ℃ |
| Input Power (消耗功率) | 30W(16合1) | 40W(12合1) |
