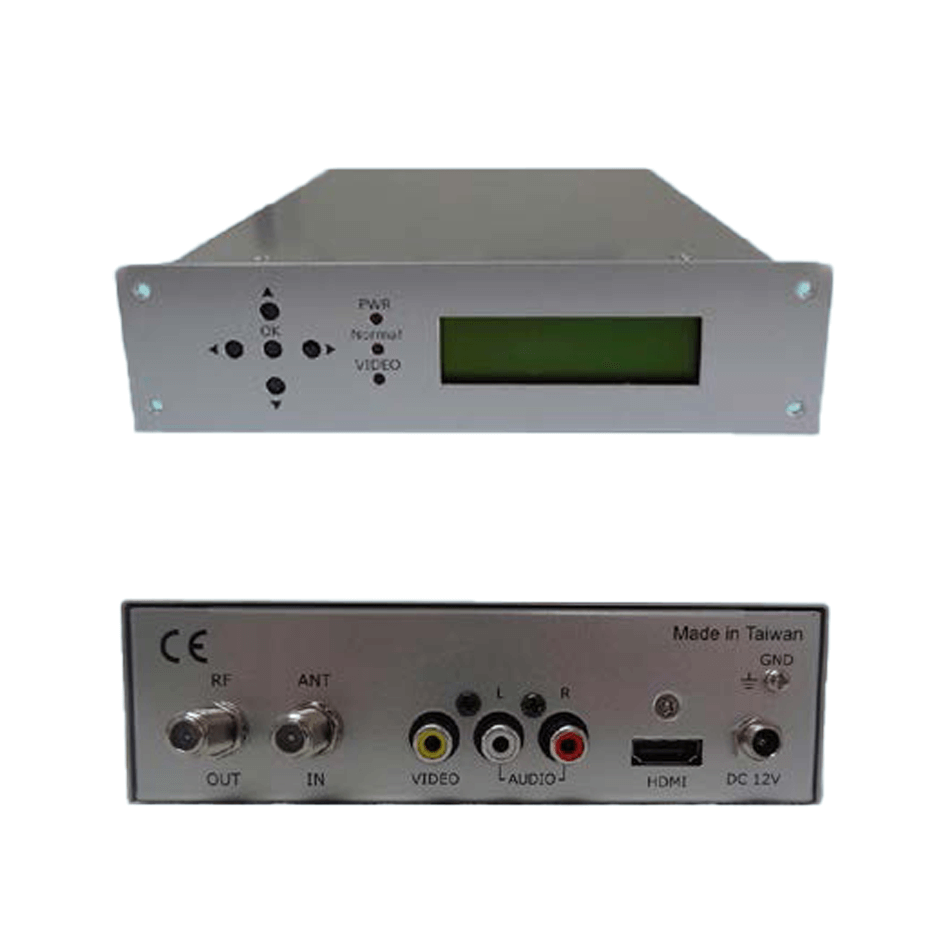

SD -HD-T1
數位調變主機(第四台不可用)
整合 H.264 編碼器與 COFDM 調變器於一體。
支持數位電視及 PC 高達 1080P 解析度。
自動識別輸入影像來源之解析度。
可編輯與設定之頻道名稱及邏輯頻道參數。
人性化 LCD 顯示面板以及簡單易懂的按鈕使用介面。
可搭配 2U 機櫃型 2 合 1 面板或 4U 機櫃型 8 合 1 面板使用。
適用於飯店旅館、教育機構系統架構或家庭、大樓的監控系統使用。
SHARE :
| 視 頻 輸 入 | |
| 輸入型式 | CVBS / HDMI (可自動識別二擇一) |
| 編碼格式 | H.264 / AVC |
| 視頻解析度 | 1080p@30MHz |
| 接頭型式 | RCA / HDMI A Type |
| 音 頻 輸 入 | |
| 輸入型式 | CVBS / HDMI |
| 編碼格式 | MPEG-1 Audio Layer ll(ISO/IEC11172-3) |
| 接頭型式 | RCA / HDMI A Type |
| 調 變 輸 出 | |
| 規格標準 | DVB-T 符合 ETSI EN 300 744 規範 |
| 載波寬度 | 6 / 7 / 8 MHz |
| 載波數 | 2K / 8K |
| 星狀圖 | QPSK / 16QAM / 64QAM |
| 保護間隔 | 1/4 1/8 1/16 1/32 |
| 編碼率 | 1/2 2/3 3/4 5/6 7/8 |
| 頻率範圍 | 100 ~ 860MHz |
| 輸出強度 | 75 ~ 90dBuV |
| 接頭型式 | F 母接頭 |
| MER(調變錯誤率) | > 36dB |
| 系 統 | |
| 基本設置 | 國家、頻率、輸出位準、LCN、頻道名稱 |
| 頻道名稱 / 邏輯頻道數目 | 最多 15 個字元 / 最高可達到 1023 |
| PID 設定 | PMT / Video / Audio / PCR |
| PSI | NID / ONID / P.D.S. / TS ID |
| 控 制 | |
| 面板按鈕操作 | LCD面板(16個字×2行) / 按鈕 (上/下/左/右/OK 按鈕) |
| 一 般 | |
| 體積 / 重量 | 180mm(長) × 176mm(寬) × 45mm(高) / 0.9 公斤 |
| 電源需求 / 功率消耗 | DC 12V /1A / 10W |
