實用DIY：製作專屬的監視器同軸電纜線技巧大公開

如何DIY有線監視器同軸電纜線

有線監視器是常見的監控設備，主要透過同軸電纜線進行信號傳輸。如何自製同軸電纜線？讓廣佑告訴您

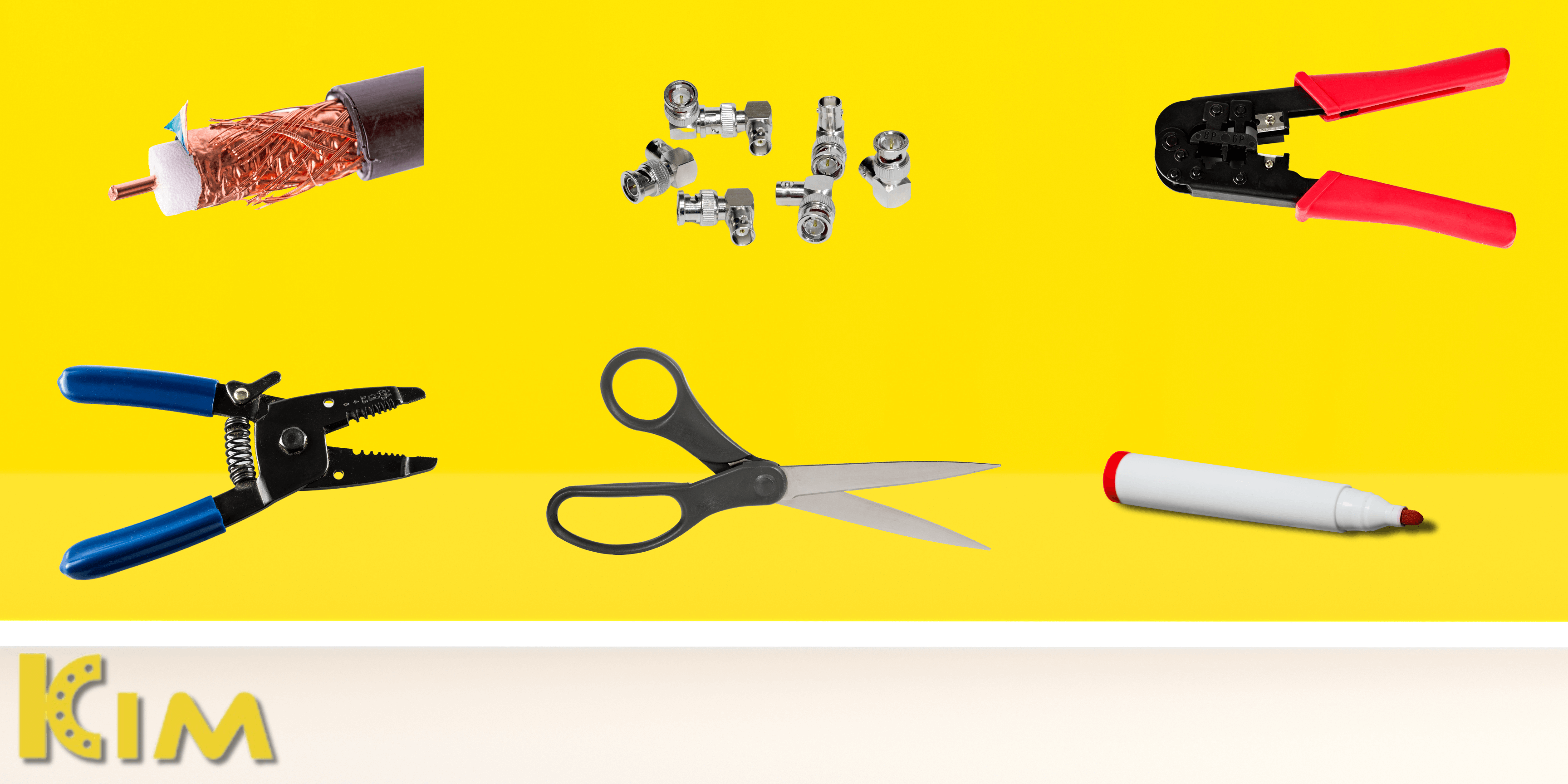

所需材料：

• 同軸電纜線（例如：5C2V、7C2V、RG59、RG6等）
• BNC接頭
• 壓接鉗
• 剝線鉗
• 剪刀
• 標記筆

製作步驟：

1. 裁剪電纜線：使用剪刀整齊地裁剪電纜線兩端，保留約5厘米長度。
2. 剝去絕緣層：利用剝線鉗去除電纜線外皮及內層絕緣，顯示中心導體及屏蔽層。
3. 安裝接頭：將中心導體插入接頭中心，並將屏蔽層纏繞在接頭屏蔽環上。
4. 壓接接頭：使用壓接鉗確保接頭與電纜線緊密連接。
5. 標記電纜線：利用標記筆記下電纜線長度，協助後續操作。

注意事項：

• 剝除絕緣層時，勿損壞中心導體和屏蔽層。
• 確保中心導體完全插入接頭中，且屏蔽層纏繞在屏蔽環上。
• 使用壓接鉗時，確保適當的壓力以免損壞接頭。

補充建議：

1. 選擇電纜線時考慮監視器的解析度和傳輸距離。
2. 依照場景選擇合適的接頭（直型、斜型、直角型）。
3. 佈線時，避免與其他電線或金屬接觸，特別是電源線，且電纜線需固定以免受損。

結語：

掌握上述技巧和注意事項，即可自行製作有線監視器同軸電纜線，使得監控設備更為完善。
